濟寧玻璃幕墻安裝

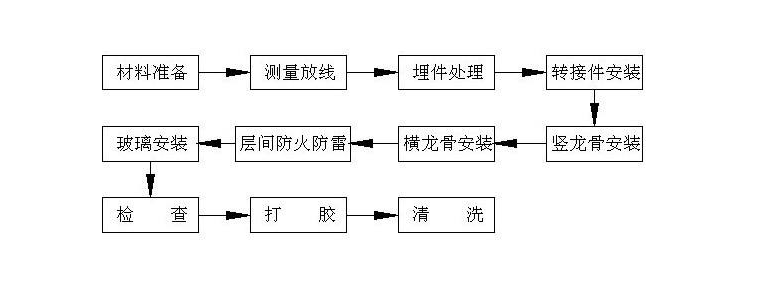

(一)施工準備
1、材料準備:根據圖紙及工程情況,編制詳細的材料訂貨供應計劃單.
2、施工機具:對所用機具進行檢測,確保其性能良好.
3、人員準備:對技術工人進行技術培訓、交底.
4、技術準備:熟悉圖紙,準備有關圖集、質量驗收標準和內業資料所用的表格.
(二)測量放線
(三)預埋件偏差過大的修補
1、預埋件安裝
2、質量要求
預埋件位置準確、埋設牢固.標高偏差不大于9mm,左右位移不大于20mm.
(四)立柱制作安裝
1、立柱制作 為節約鋁材和減少現場加工,在立柱材料訂購時,附上準確的立柱加工圖,委托鋁材生產廠家按圖加工.立柱加工圖在立柱測量放線完畢后由現場技術員繪制.
2、立柱安裝 立柱安裝前,先把芯套(接長立柱與立柱用,上下層立柱之間留20mm以上的伸人縫.)插入立柱內,然后在立柱上鉆孔,將連接角碼用不銹鋼螺栓安裝在立柱上,二者之間用防腐墊片隔開.
立柱安裝順序由下至上.
條立柱安裝:兩個操作工人把立柱搬運到安裝工作面上,使立柱上巳有的線和測量時所定的立柱站線(鋼琴線)重合,立柱頂和測量時所定的標高控制線水平,另一焊工把連接角碼臨時點焊在預埋鋼板上,然后調整立柱位置.條立柱準確無誤后,把上一層立柱套入下一層立柱芯套,就位準確后點焊.如此循環,完成一組立柱安裝.
一面幕墻立柱安裝完畢,經檢查位置準確、安裝牢固后,再按焊縫要求加焊.立柱安裝標高偏差不應大于3mm,軸線前后偏差不應大于2mm,左右偏差應大于3mm;相鄰兩根立柱安裝標高偏差不應大于3mm,同層立柱的標高偏差不應大于5mm;相鄰兩根立柱的距離偏差不應大于2mm.
(五)橫梁制作安裝
1、橫梁由廠家根據加工圖加工好后送工地現場安裝.
2、橫梁位置測量
3、橫梁安裝 將橫梁兩端的連接件(鋁角碼)和彈性橡膠墊安裝在立柱的預定位置,要求安裝牢固、接縫嚴密.同一層橫梁的安裝應由下向上進行,當安裝完一度時,應進行檢查、調整、校正、固定,使其符合質量要求.相鄰兩根橫梁的水平標高偏差不應大于1mm.同層標高偏差:當一幅寬度小于或等于35m時,不應大于5mm;當一幅寬度大于35m時,不應大于7mm.
